SCT9388 数字对讲机模块

简介

SCT9388 该模块内置微控制器(MCU)芯片、数字基带处理(DSP)芯片、 射频收发芯片以及射频功放芯片, 并提供了 UART 接口与外设进行通讯。该模块 接口简单,体积小,能方便快捷的嵌入到各种设备中。 模块基本包含了符合 DPMR 或 DMR 协议的整个物理层、数据链路层、呼叫 控制层。采用 4FSK 进行 调制解调,数据传输速率 4.8kbps。可支持数据和语音 的无线通讯。

功能特性

• 全频段 400-470MHz
• 发射接收频率独立
• 带宽 6.25 kHz(DPMR)/12.5 kHz(DMR 和 ANALOG) * 高低功率可调,最高输出功率可达 2W
• 高接收灵敏度:〈= -116 dBm(ANALOG)
• 高集成小体积
• 支持 DPMR,DMR 协议并兼容 Analog 模式
• 宽范围的工作电压 3.3-5.0V

功能描述

• 兼容传统模拟 纯语音/CTCSS/DCS
• 个呼
• 组呼
• 中继模式选项
• 短信息服务
• 加密
• 多声码器
• 个呼确认
• 写频软件支持
• 省电模式
• 传输速率选择
• 纯数据传输模式

典型应用

• 楼宇小区安防系统
• 户外运动产品
• 无线数据传输系统
• 手机数字对讲系统

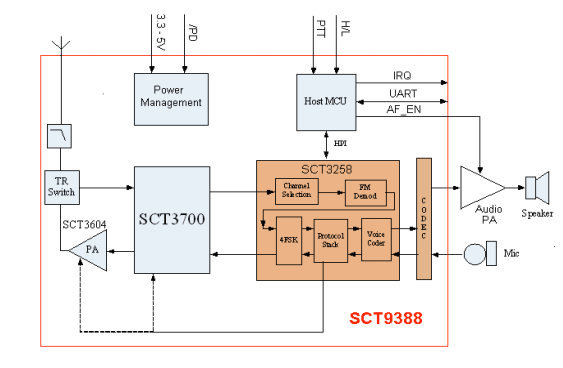

结构框图
